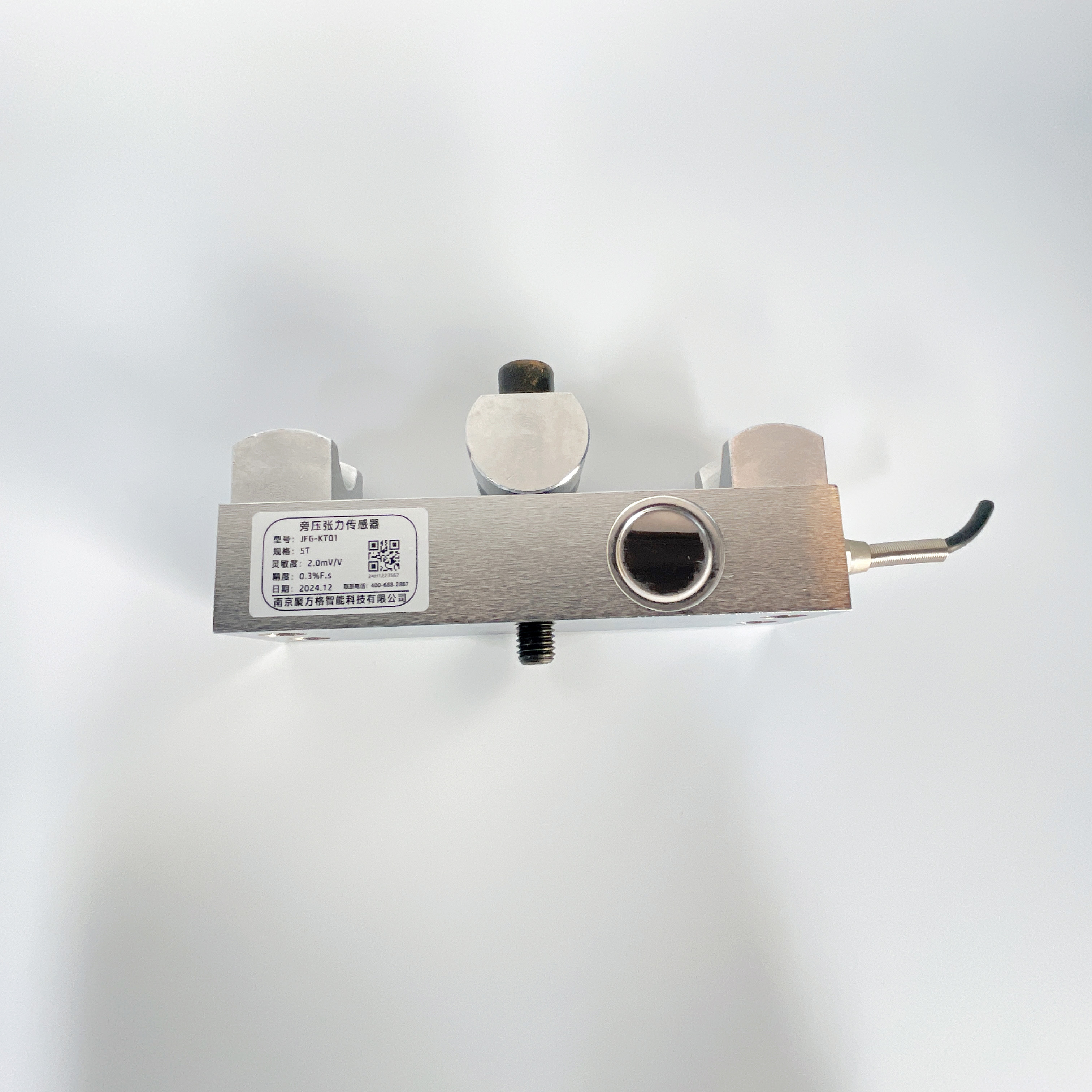

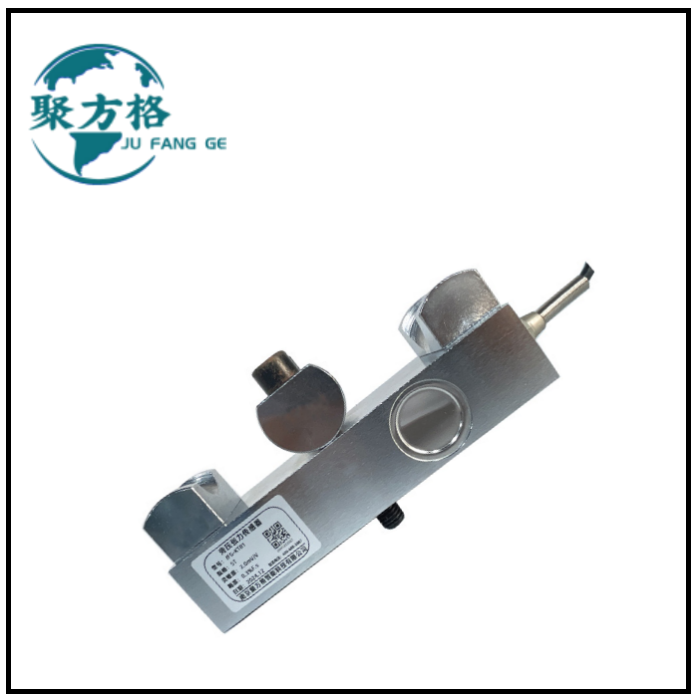

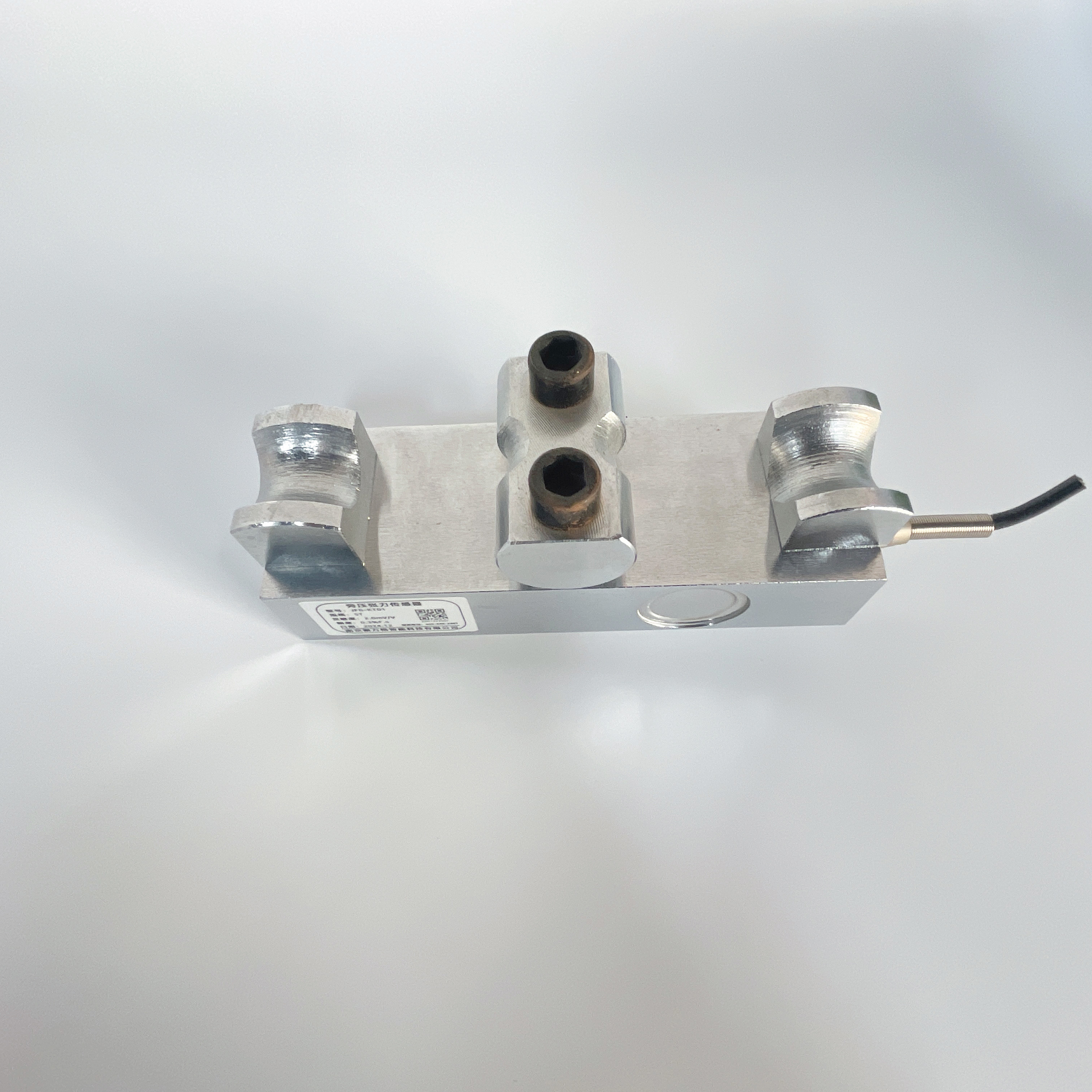

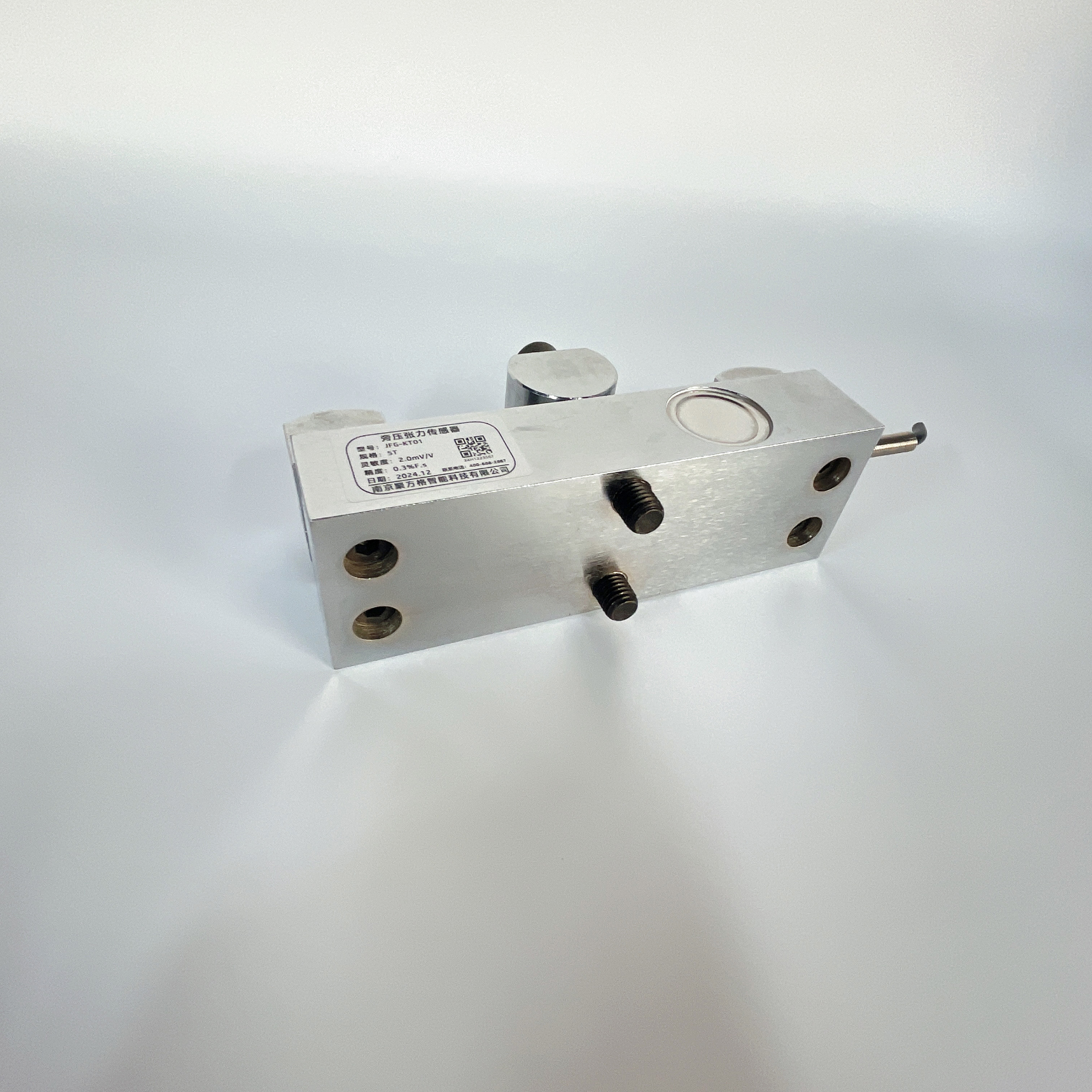

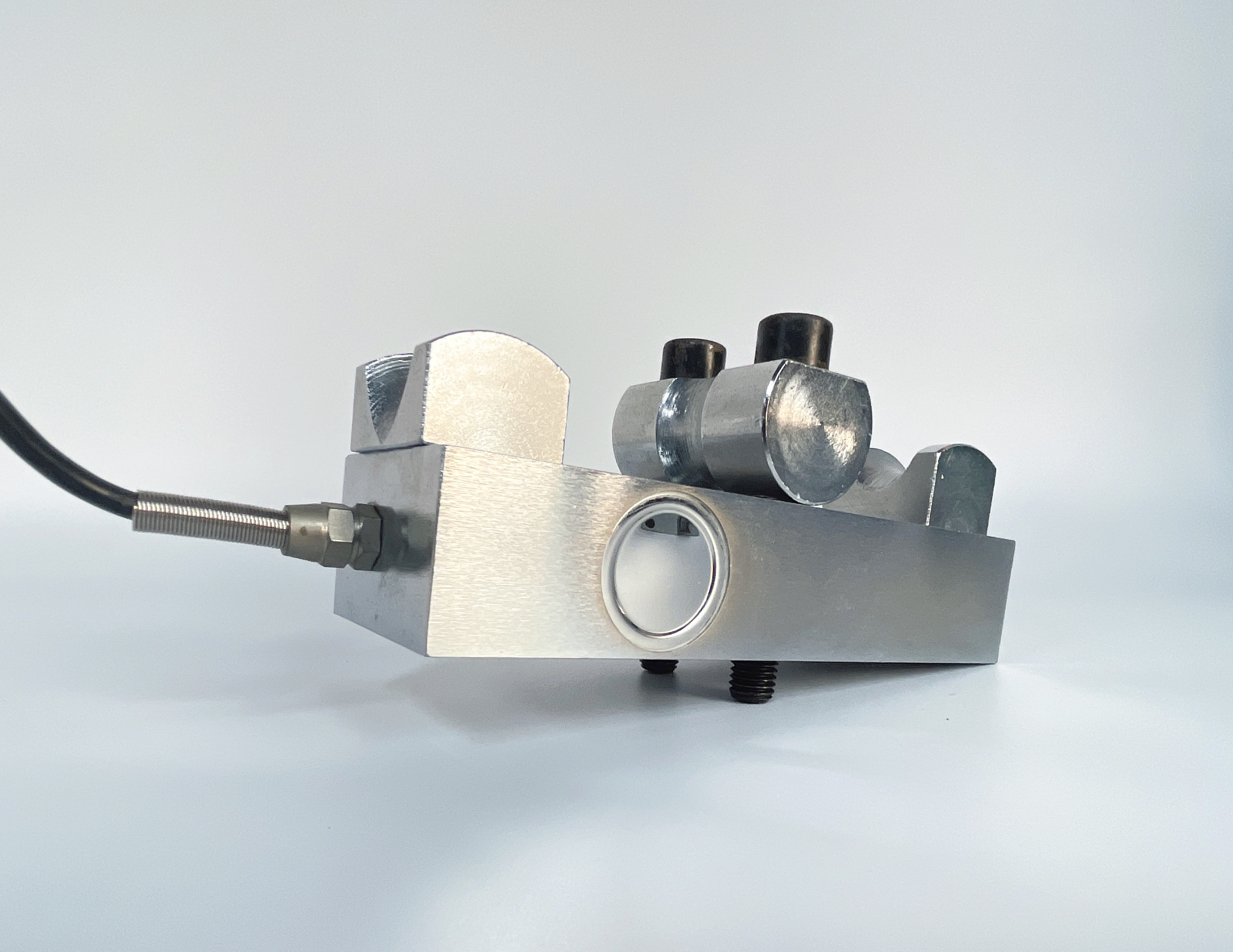

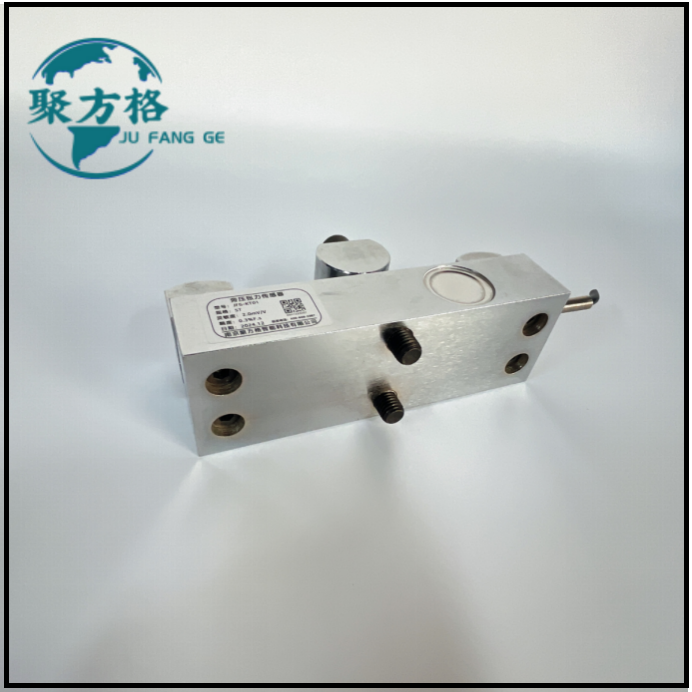

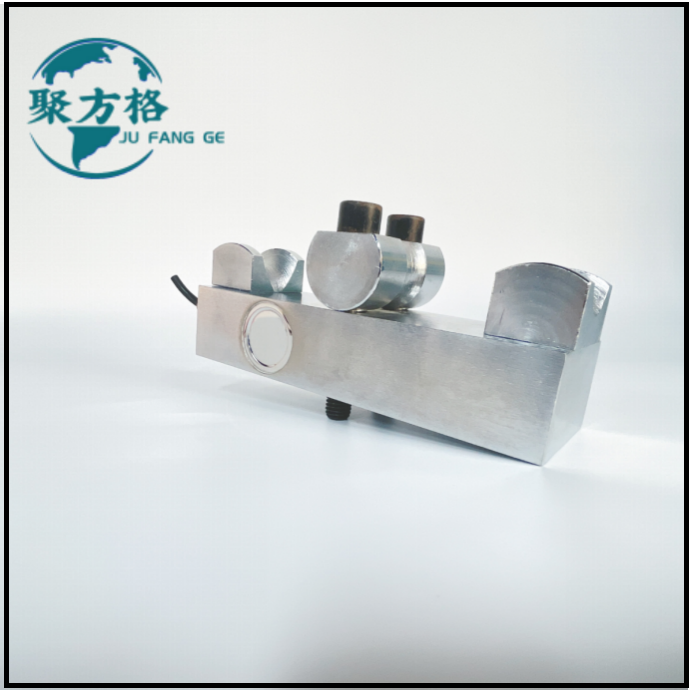

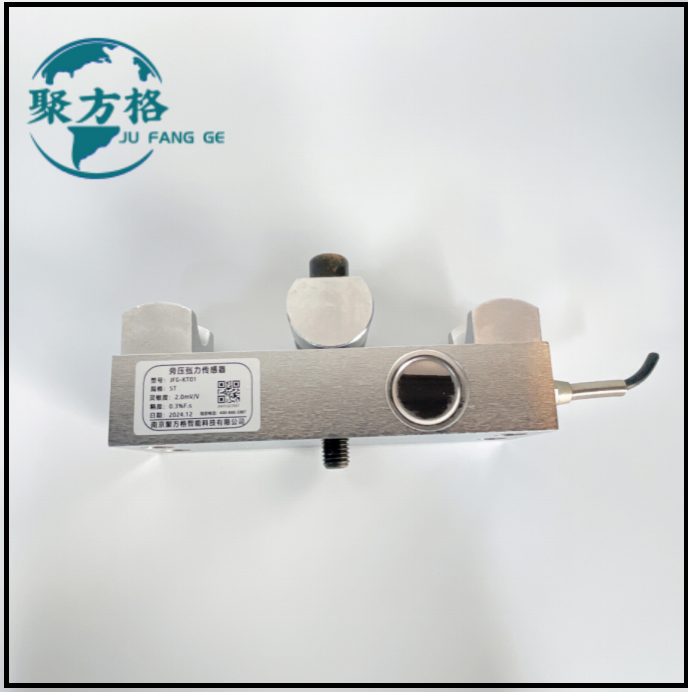

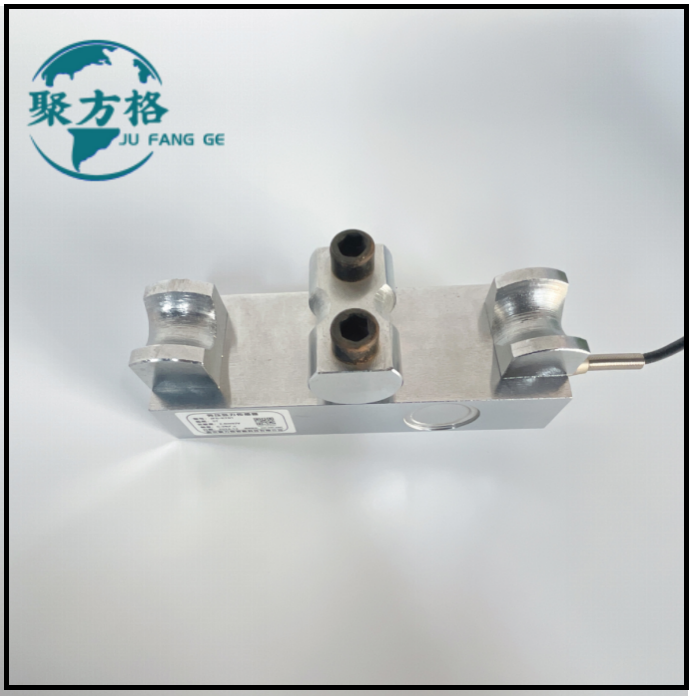

JFG-KT01 旁压张力传感器

产品品牌：聚方格
产品型号：JFG-KT01
功能特点：旁压结构，安装方便；精度高，稳定性好；用于钢丝绳张力的监控及测量
400-688-2867 在线留言
产品详情

▍ 工作原理/Working Principle


旁压张力传感器的工作原理‌是基于引力等效原理和电阻应变效应。具体来说，旁压张力传感器通过在测量的张力方向上加入一个小力（旁压力），然后将测量的张力方向与旁压力方向垂直，形成一个平面角，利用引力等效原理将两者等效成一直接测量的张力。旁压力会使传感器中的应变片产生应变变形，通过电桥电路测量应变片的电阻值变化，从而获得测量的张力数据。


▍平面尺寸图/Plan Dimension Diagram



▍ 接线方式/Connection Mode

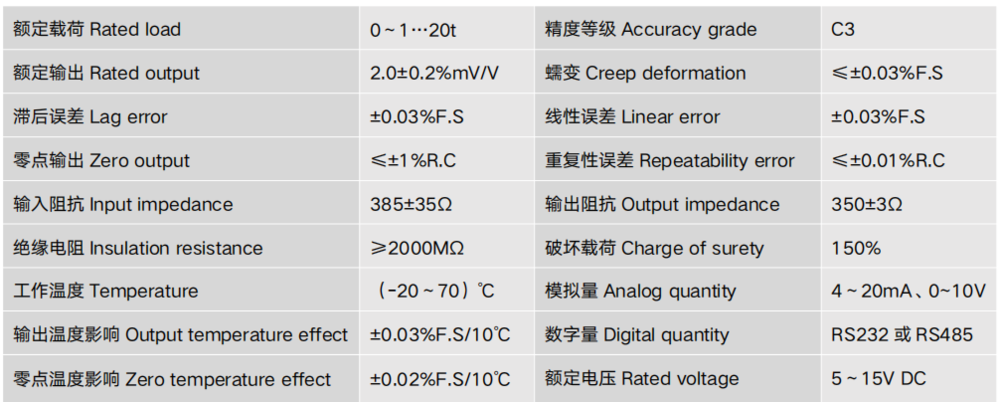

▍ 技术参数/Technical Parameter
