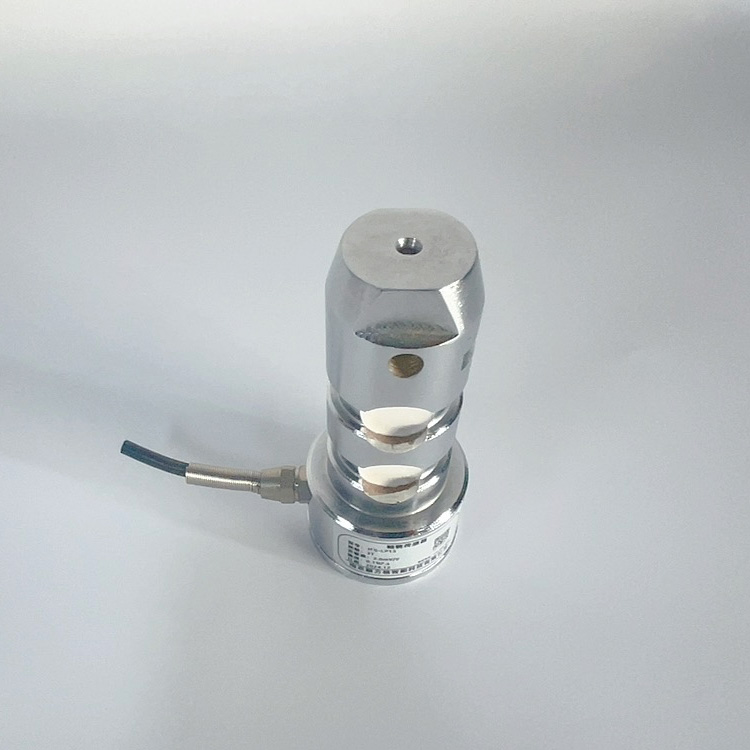

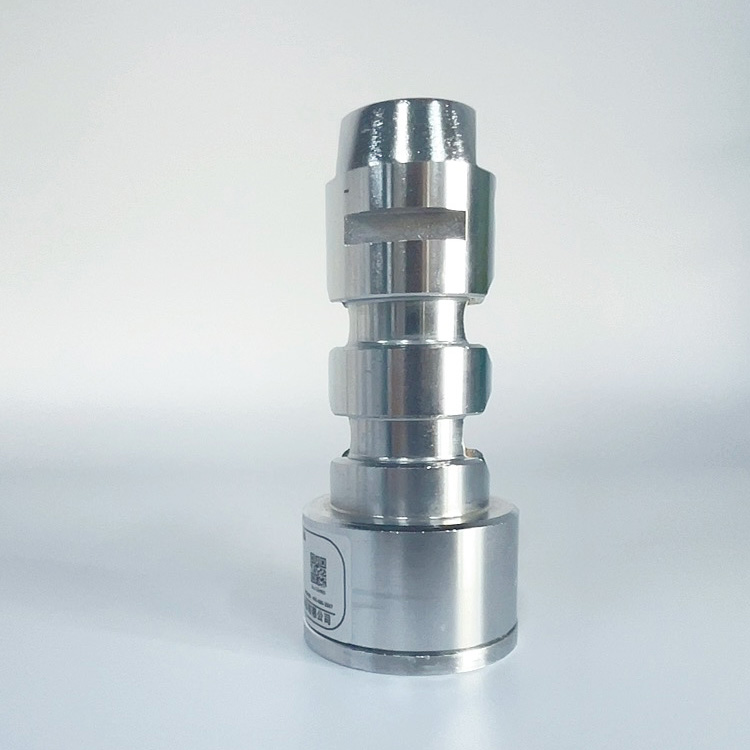

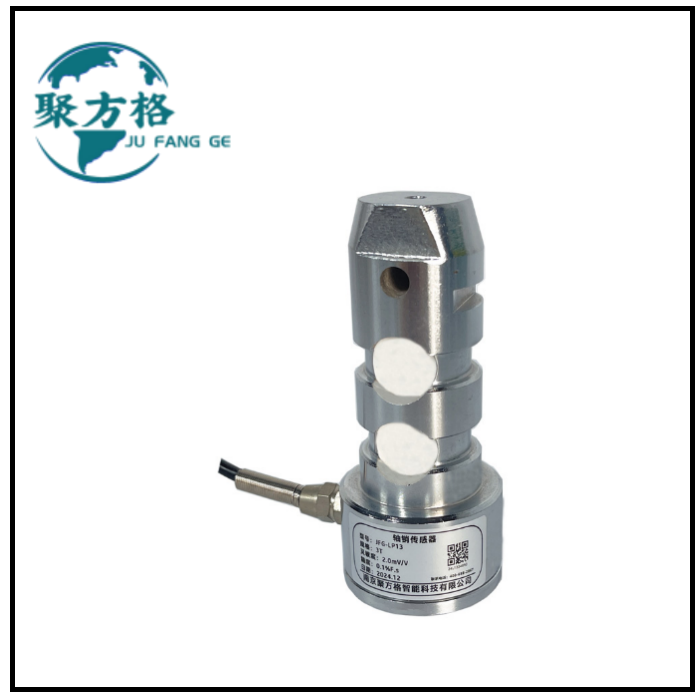

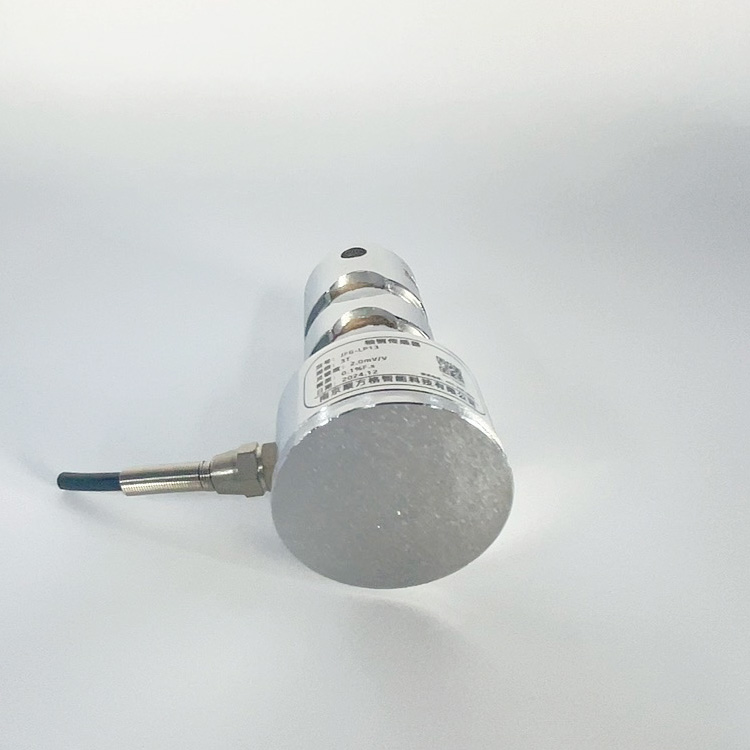

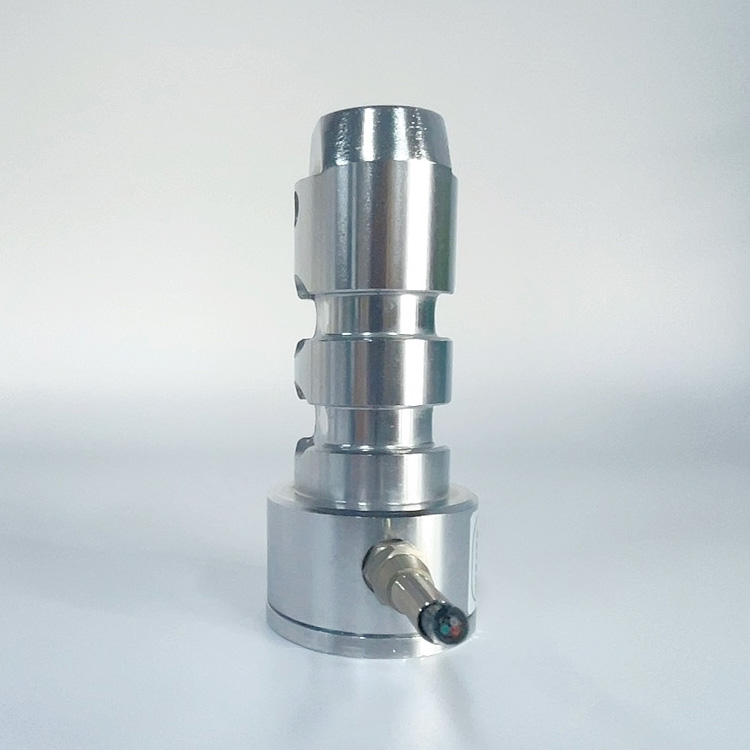

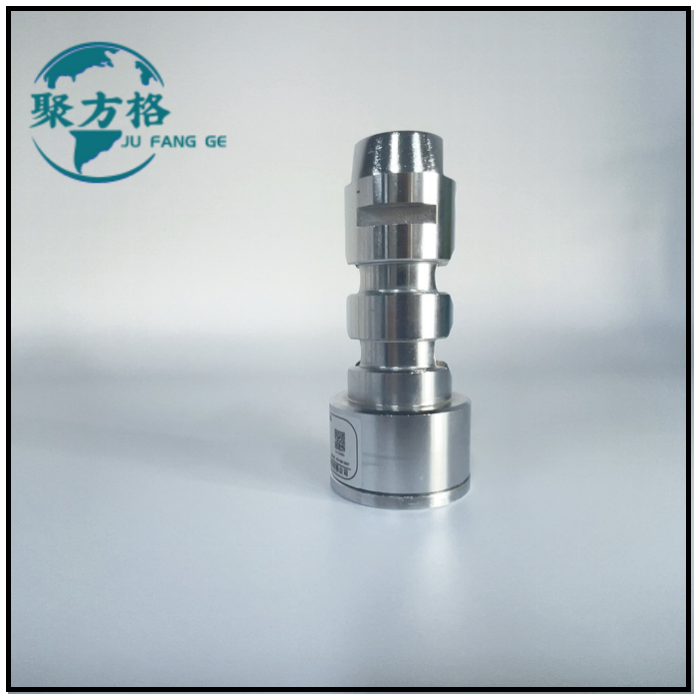

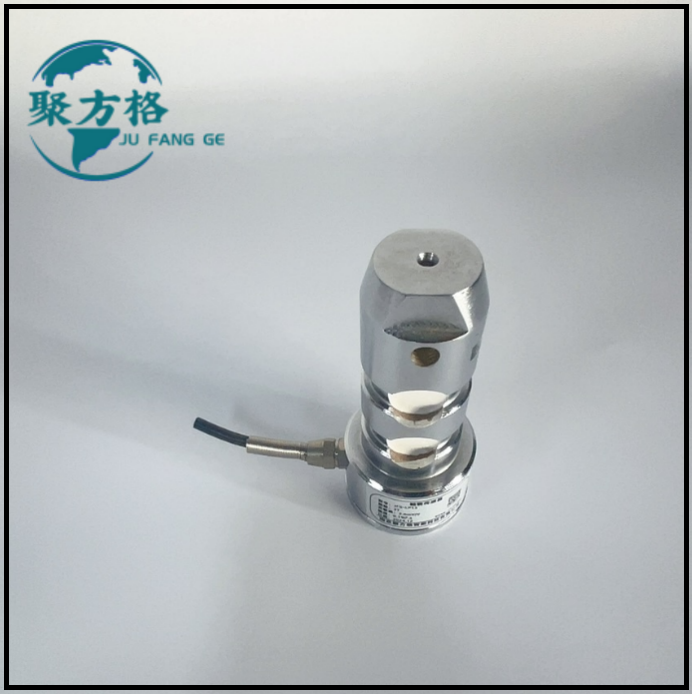

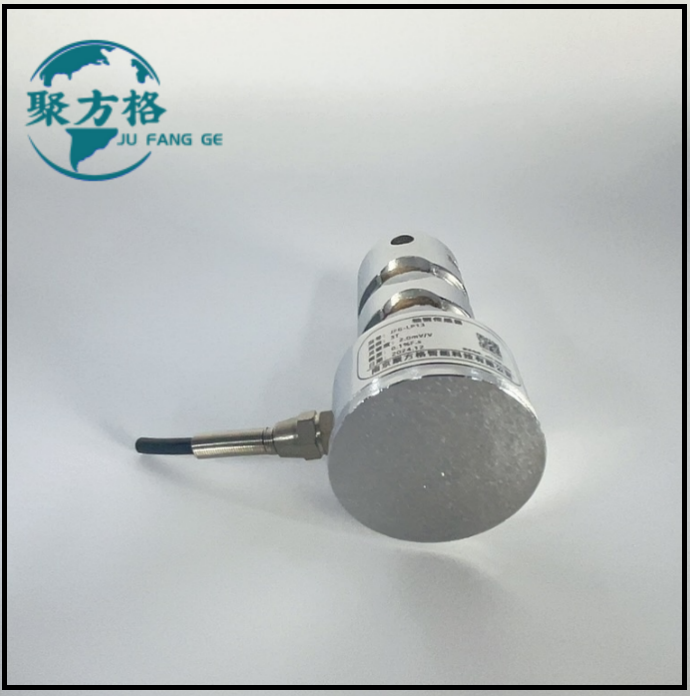

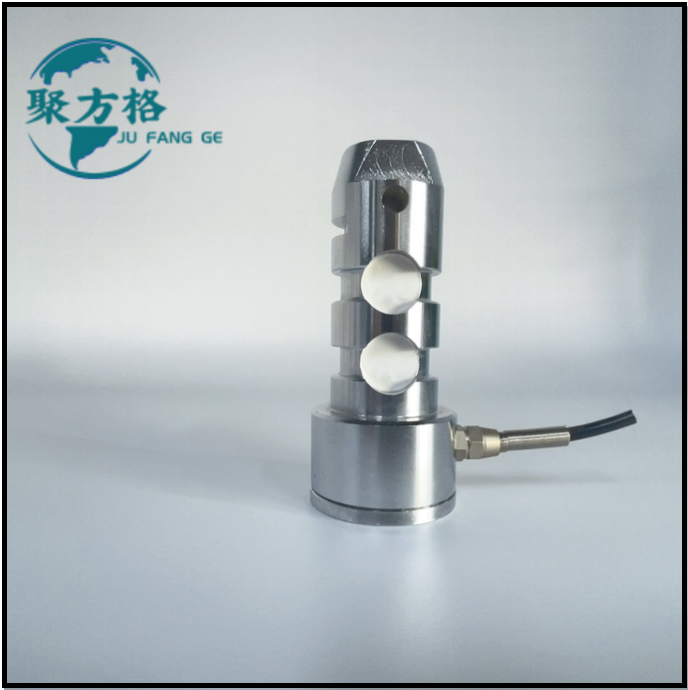

JFG-LP13 轴销测力传感器

产品品牌：聚方格
产品型号：JFG-LP13
功能特点：双剪梁结构，安装简便；精度高，稳定性好；用于拉压力的监控及测量
400-688-2867 在线留言
产品详情

▍ 工作原理/Working Principle


轴销测力传感器的工作原理基于胡克定律和应变测量‌。传感器通常由两个轴承支撑的轴销（也称为拉杆）组成，一个固定在传感器壳体上，另一个与被测物体连接。当被测物体受到轴向拉力时，传感器的轴销会受到相应的拉伸或压缩变形。这种变形会导致粘贴在轴销中心孔内凹槽中心的双剪型电阻应变计发生电阻变化，进而通过惠斯通电桥将这种电阻变化转换为电信号输出。


▍平面尺寸图/Plan Dimension Diagram


▍ 接线方式/Connection Mode

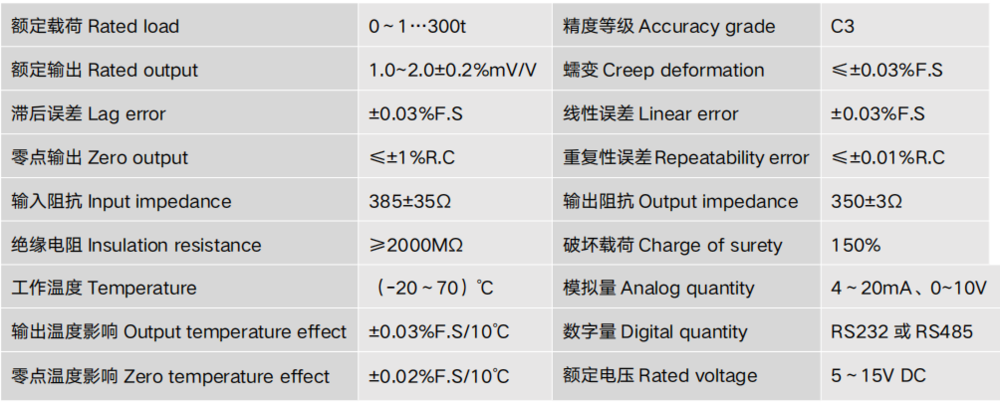

▍ 技术参数/Technical Parameter


JFG-LP13 轴销传感器-2.png
